Infrarot senden und empfangen
Veröffentlicht: 11.03.2018Die Steuerung von Geräten mit Infrarotempfänger (z.B. Fernseher, LED-Lichtleiste) war ein weiteres Projekt. Ich bin gemäß der Anleitungen von Klein/Wenzel und Raspberry Pi Tutorials vorgegangen. In beiden Fällen erfolgt die Steuerung unter Nutzung von LIRC (Linux Infrared Remote Control).
Hardware

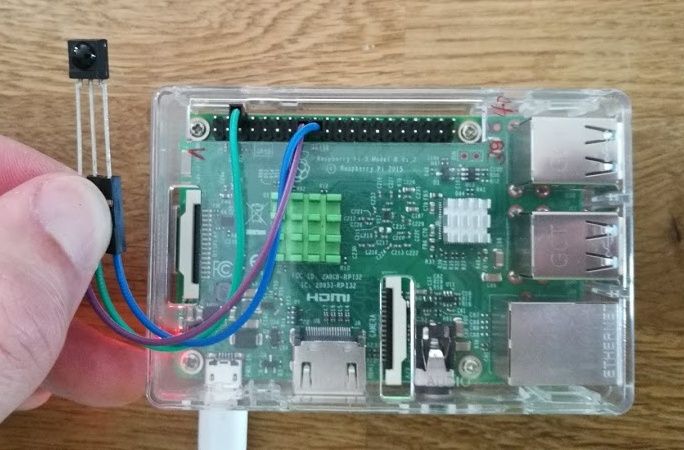

- IR Empfänger: 38 kHz (TSOP4838 DIP-3), Anschluss an 3.3 V, GND und GPIO22 (Pin 15)

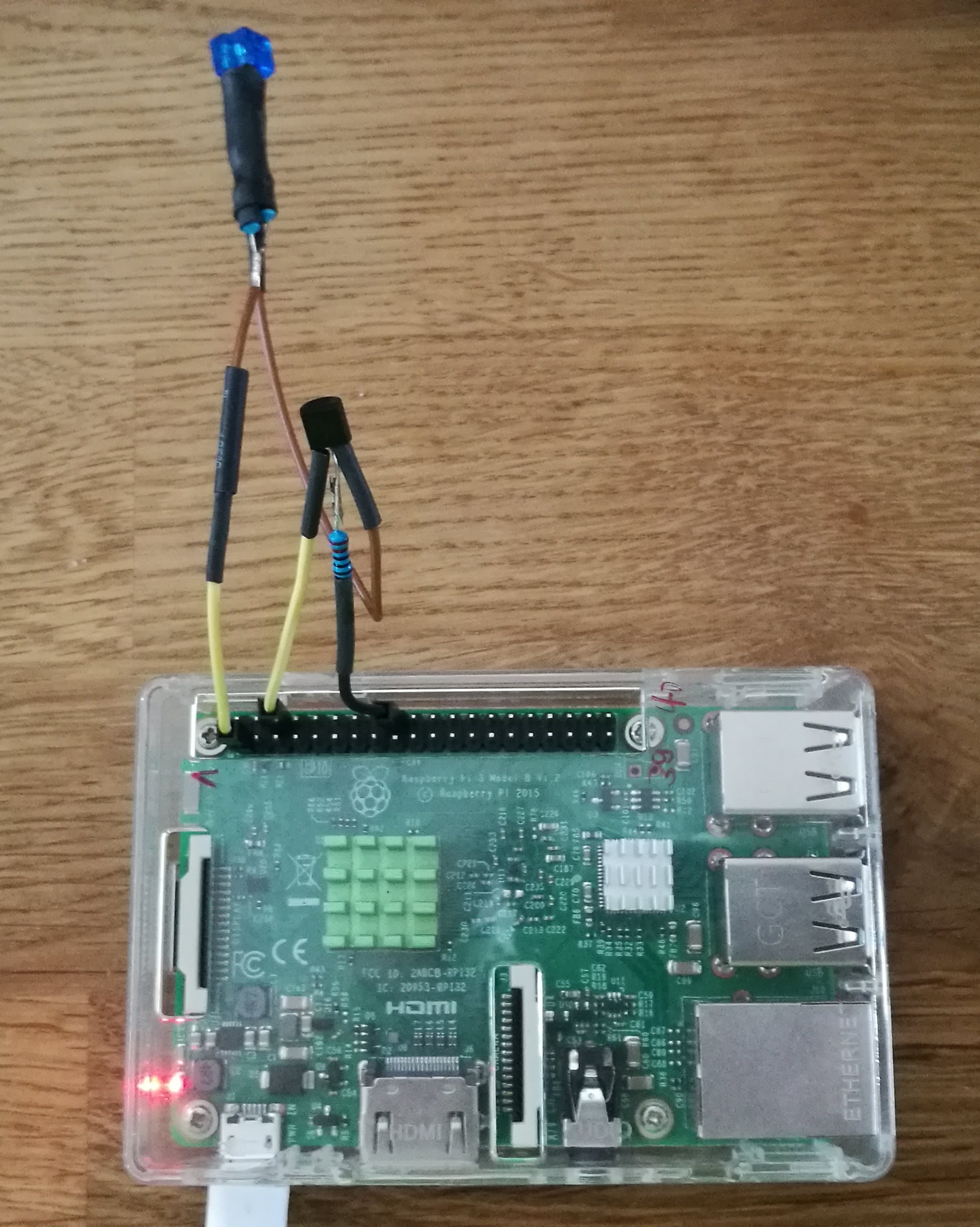

- IR Sender: IR LED mit Vorwiderstand 56 Ohm und NPN-Transistor 2N2222, Vorwiderstand 220 Ohm. In meinem Fall hatte ich noch die IR-Emitter V472 P mit denen ich damals eine einfach Infrarot-Lichtschranke realisiert hatte (YouTube-Video).
Software
Gemäß der Anleitungen (siehe oben) lernt man den Raspberry mit der Fernbedienung an. Beim erneuten Anlernen mit irrecord spart man sich übergend das elendig lange Gedrücke zu Beginn, wenn die .conf-Datei bereits vorhanden ist.
